コンクリート片剥落防止ネット工事

工事の流れ

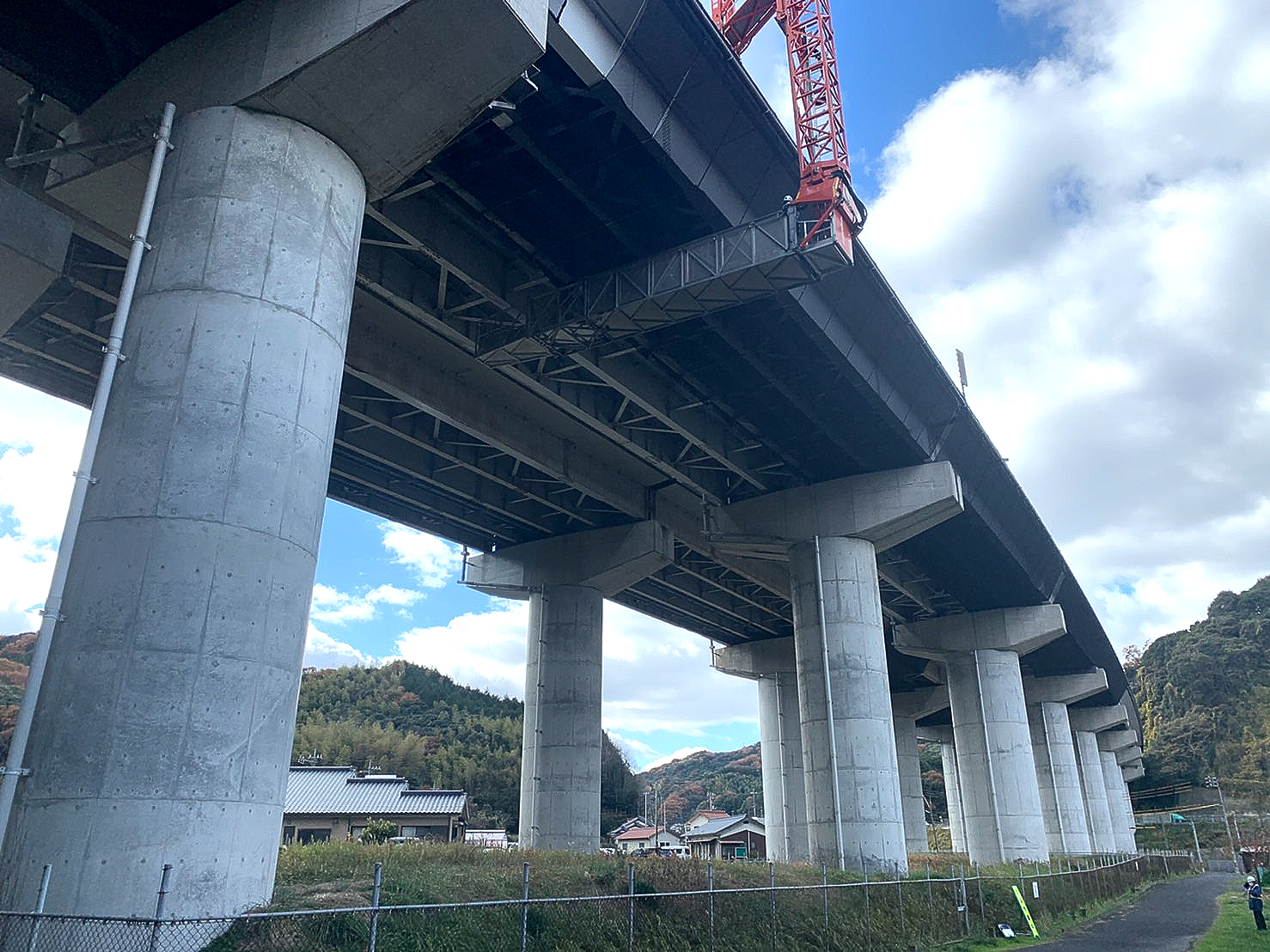

1、現地調査

使用するネットの種類(一例)

  • 材料の選定
  • 足場の検討(高所作業車等)
  • 交通規制の有無
  • 設置範囲の検討

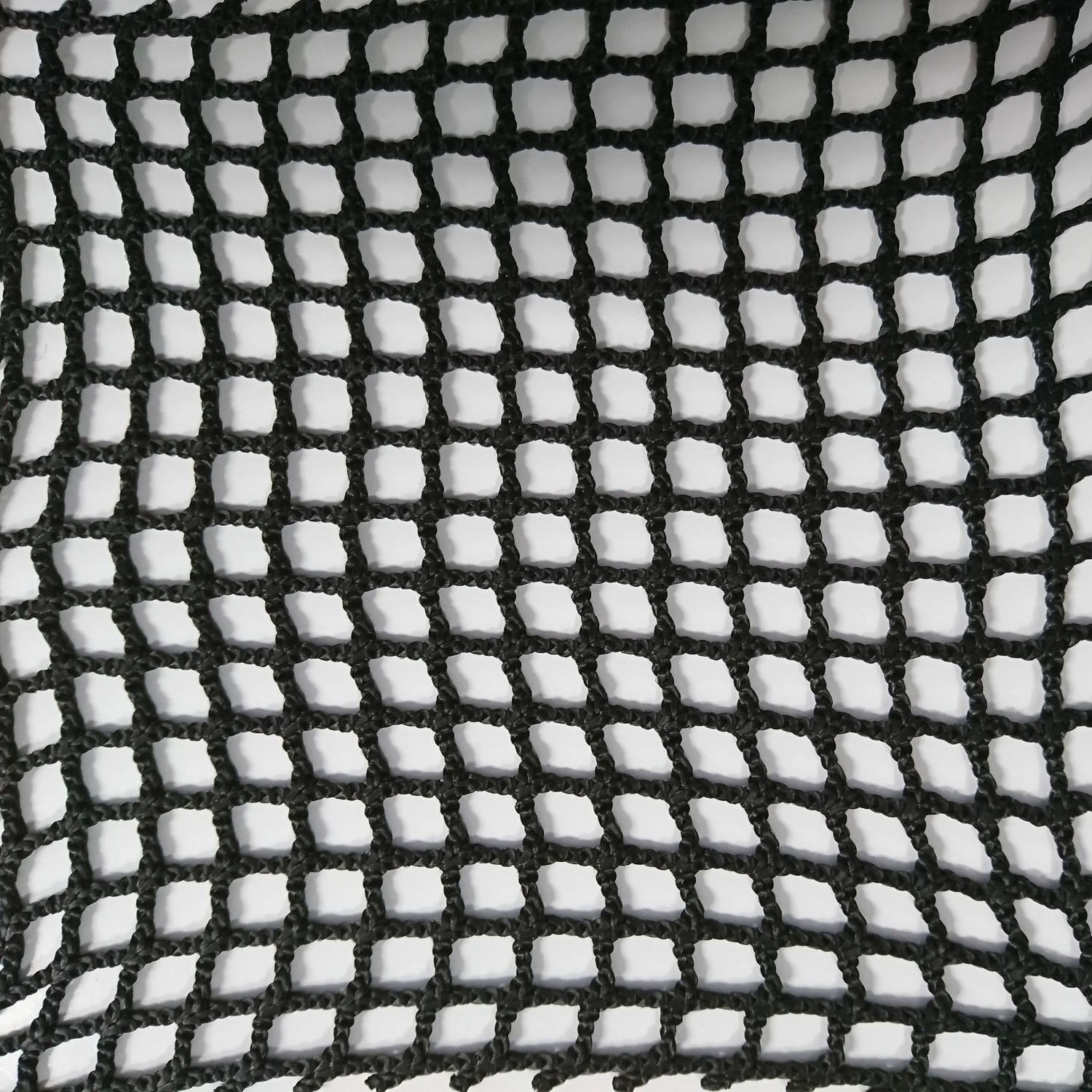

10mm目合い 色:黒 防炎

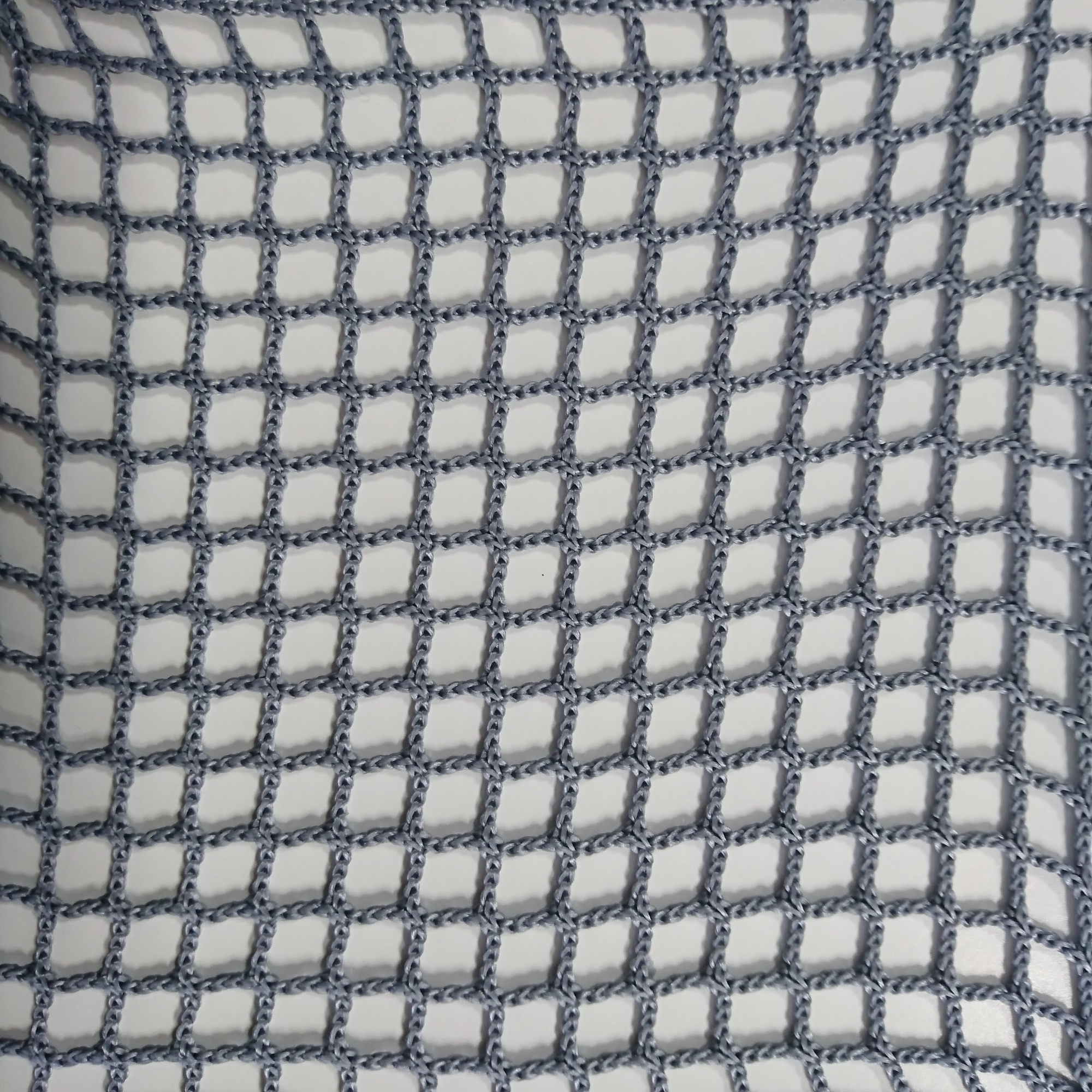

10mm目合い 色:シルバー 防炎

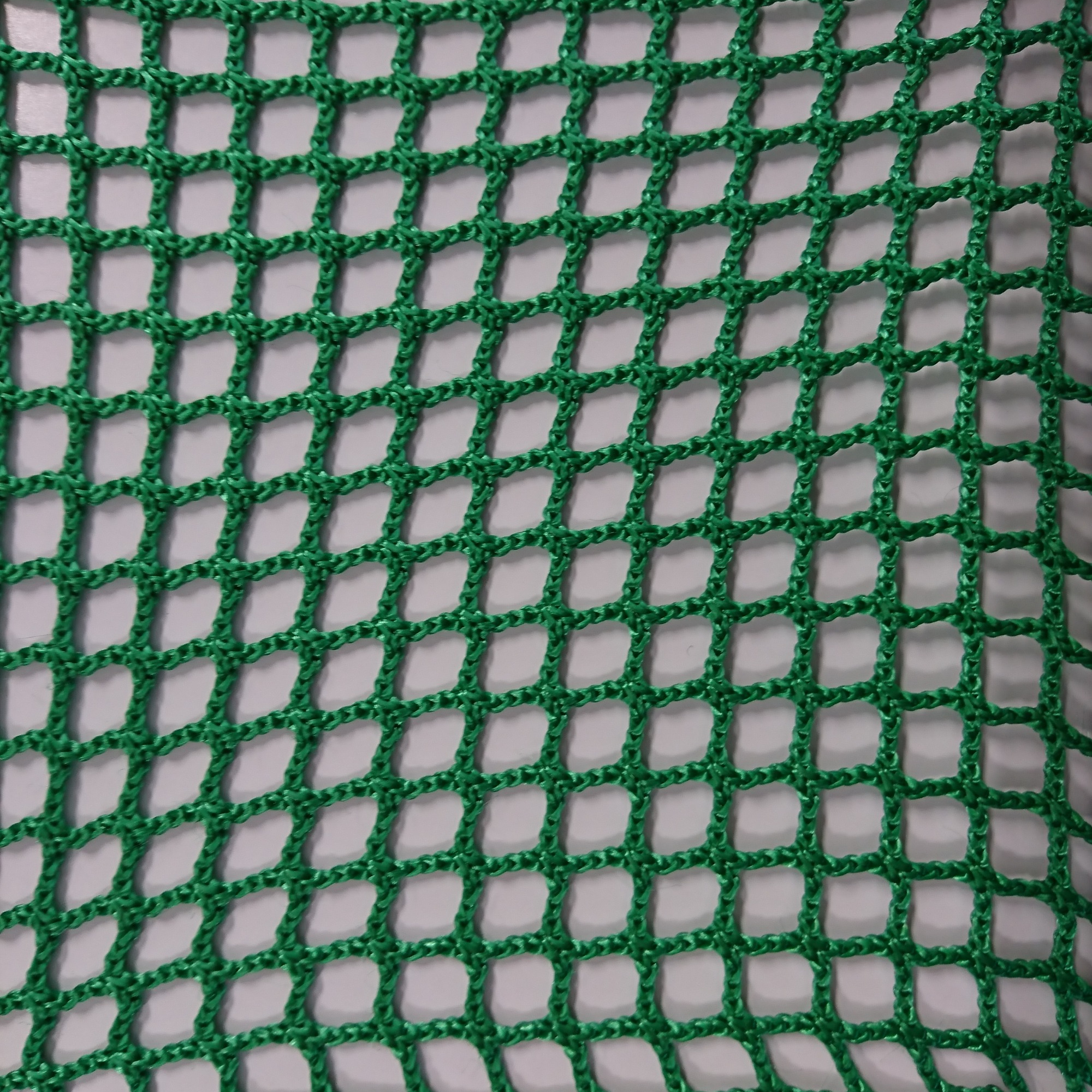

10mm目合い 色:グリーン 防炎

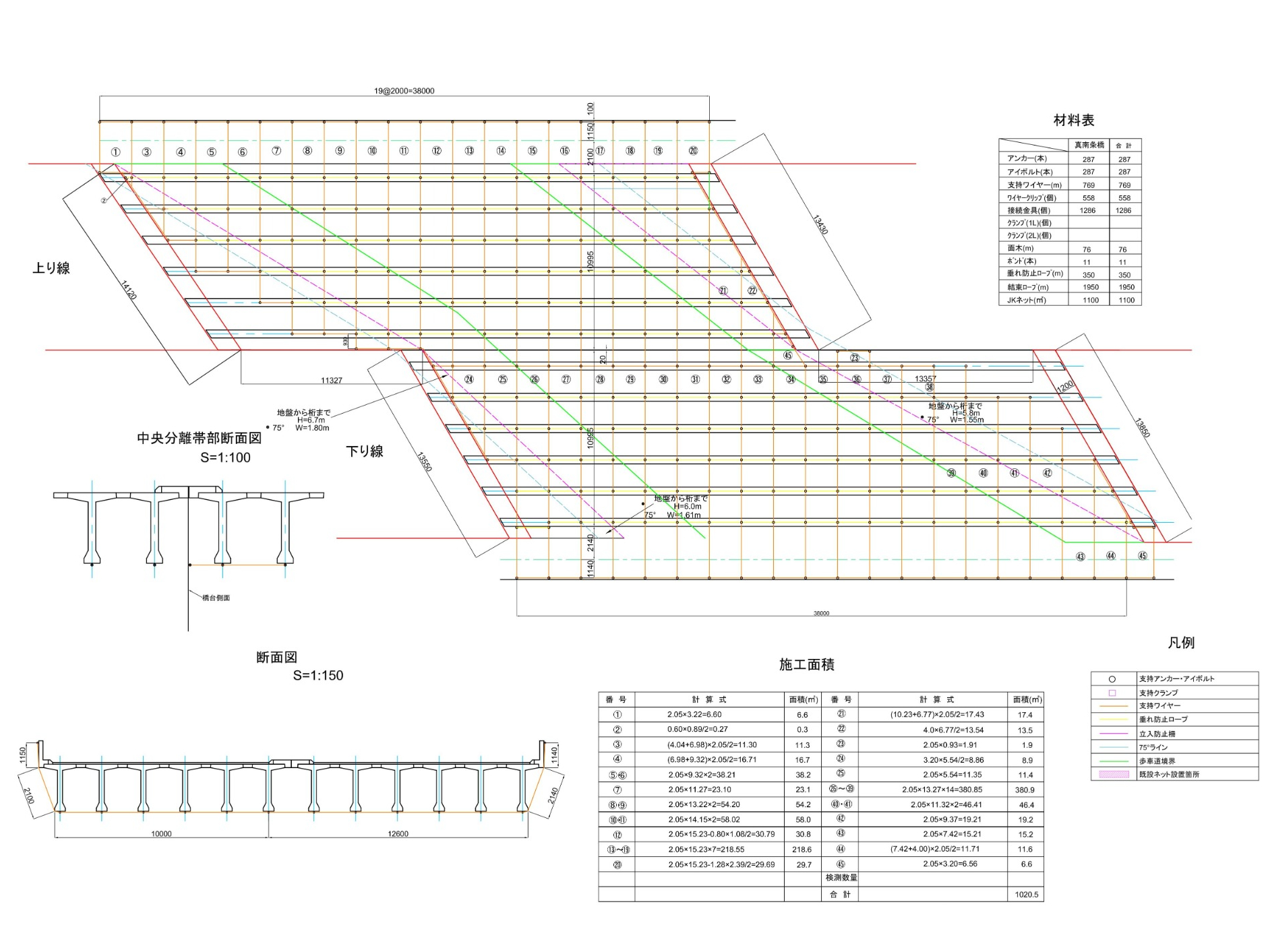

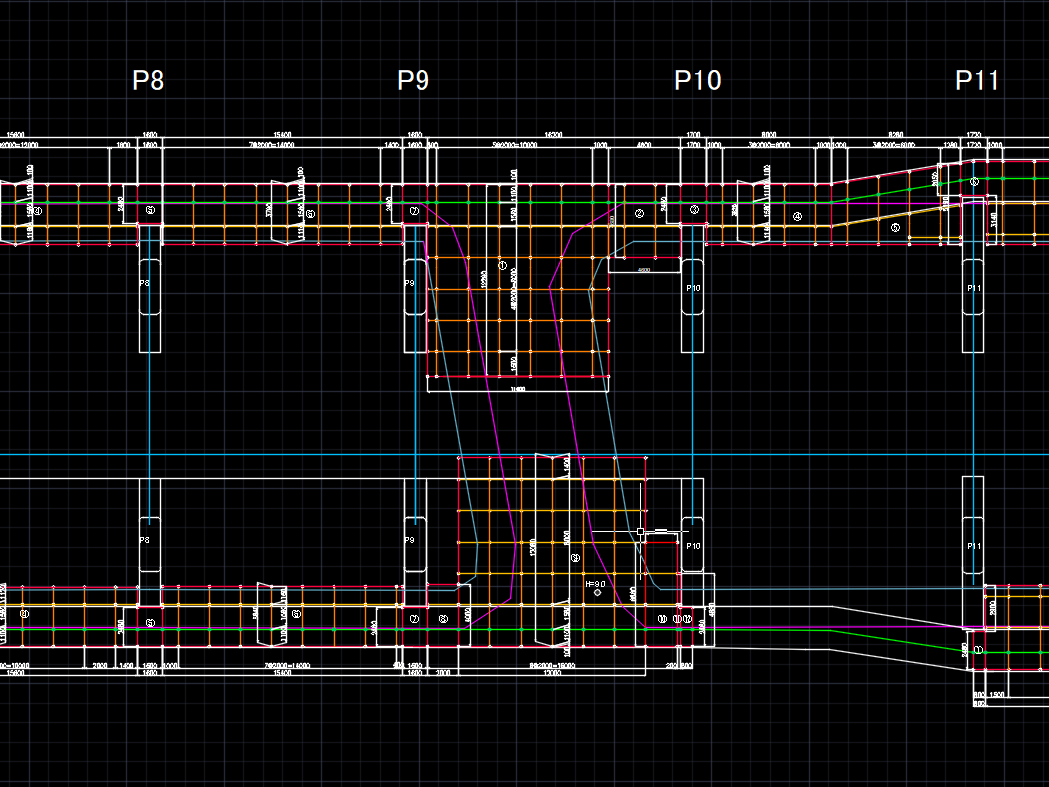

2、ネット割付図面作成⇒承認

  • アンカー設置方法
  • ネット寸法決定

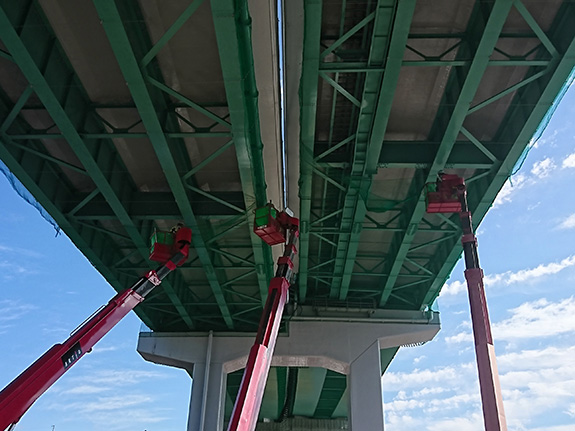

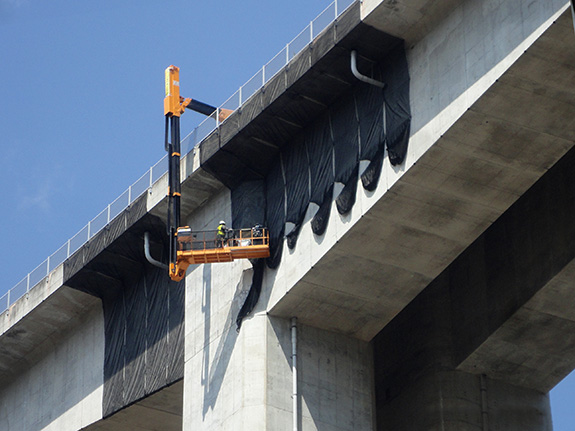

3、施工

  • アンカー位置墨出し
  • アンカー打設
  • アイボルト取付
  • 支持ワイヤー設置・緊張
  • ネット設置

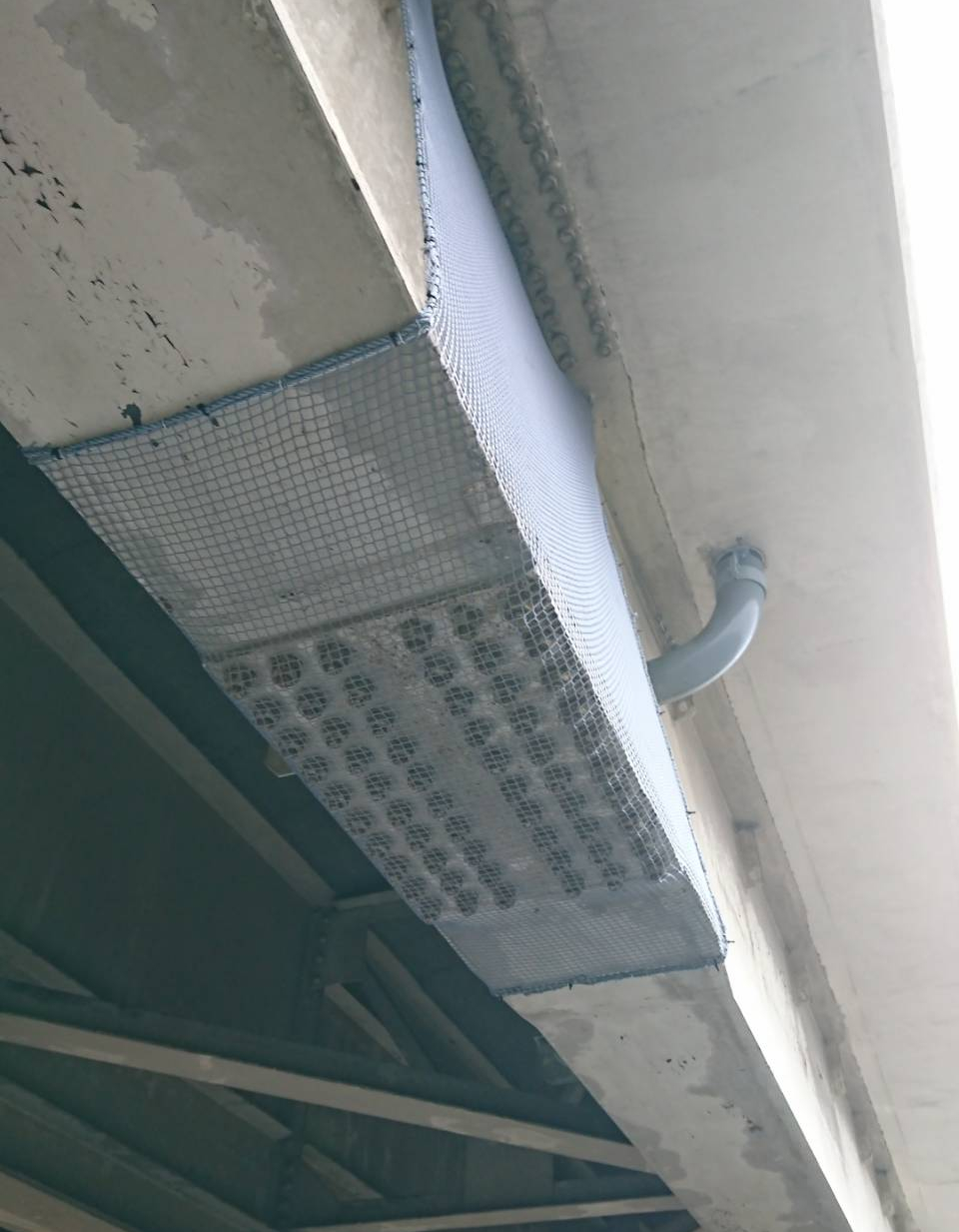

スマートメッシュ(ビニロン製コンクリート剥落防止ネット)

施工がよく、構造物にフィット!景観を損なわず、周辺環境とマッチ!経済的に安心安全をサポート!

スマートメッシュは、施工性と美観を追求したコンクリート剥落対策繊維メッシュ。
高強度ビニロンメッシュを使用し、構造物の隅々まで弛まずピタリ密着施工します。
メッシュを両面で仮止めし、アンカーで止めるだけの簡単施工なので従来ネット工法より経済的。
設置面積を自由に変更でき、施工後も赤外線調査が可能なメッシュです。

タイプ形状寸法引張耐力
スマートメッシュ2.05m×50m(目合8mm)40kN/m

フィットメッシュ(トンネル用コンクリート剥落防止ネット)

丈夫で長持ち。目立たない。トンネル局面にフィット!剝落物をしっかりキャッチ!

トンネル用コンクリート剥落防止ネット

[特長]
高強度ビニロン繊維のメッシュが、トンネルの曲面にぴったりフィットして、コンクリート剥落を    防止します。
パイプアンカーで固定するため、形状保持帯の程よい剛性で、コンクリートの伸縮に対応します。
ケレン処理や止水・導水処理が要りません。
漏水や結露のある湿潤面でも施工できます。
施工後のメンテナンスを効率化する赤外線調査が可能です。

タイプ

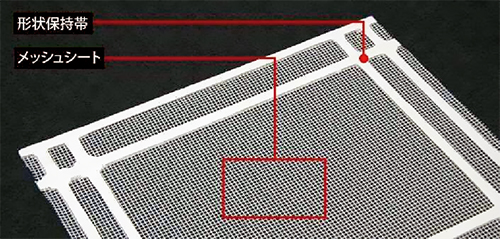

形状寸法(形状保持帯)

※t:形状保持帯の厚み

引き抜き試験値

0.5kN戴荷時変位

フィットメッシュA

2.0m×0.6m(t=2.5mm)

2.0m×1.0m(t=2.5mm)

66.0mm

フィットメッシュB


2.0m×0.6m(t=5.0mm)

2.0m×1.0m(t=5.0mm)

49.4mm

ボルト落下防止ネット工事

ボルトチップのように小さな物でも、高所から落下すると大きな事故に繋がります。

もしその下を人が歩いていて頭に落ちてきたり、車のフロントガラスに落ちて割れたりすると大変!
そんな事故防止にネットでしっかりキャッチ!!
ボルト緩み落下事故から網(ネット)を貼って車や人々を守ります。

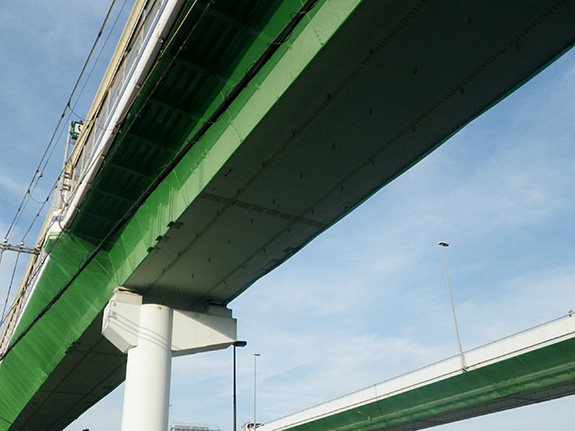

法面/電車高架剥落防止ネット工事

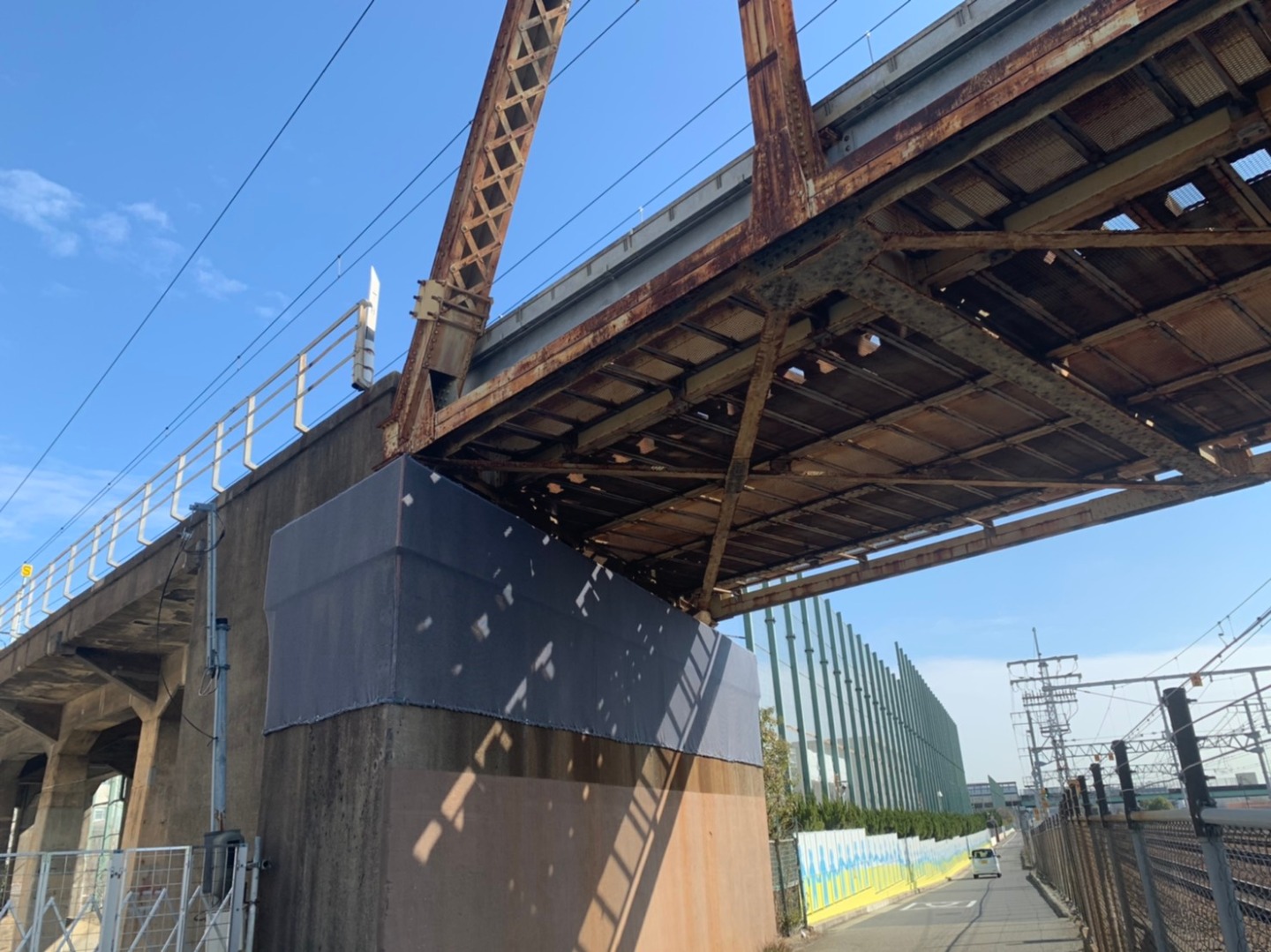

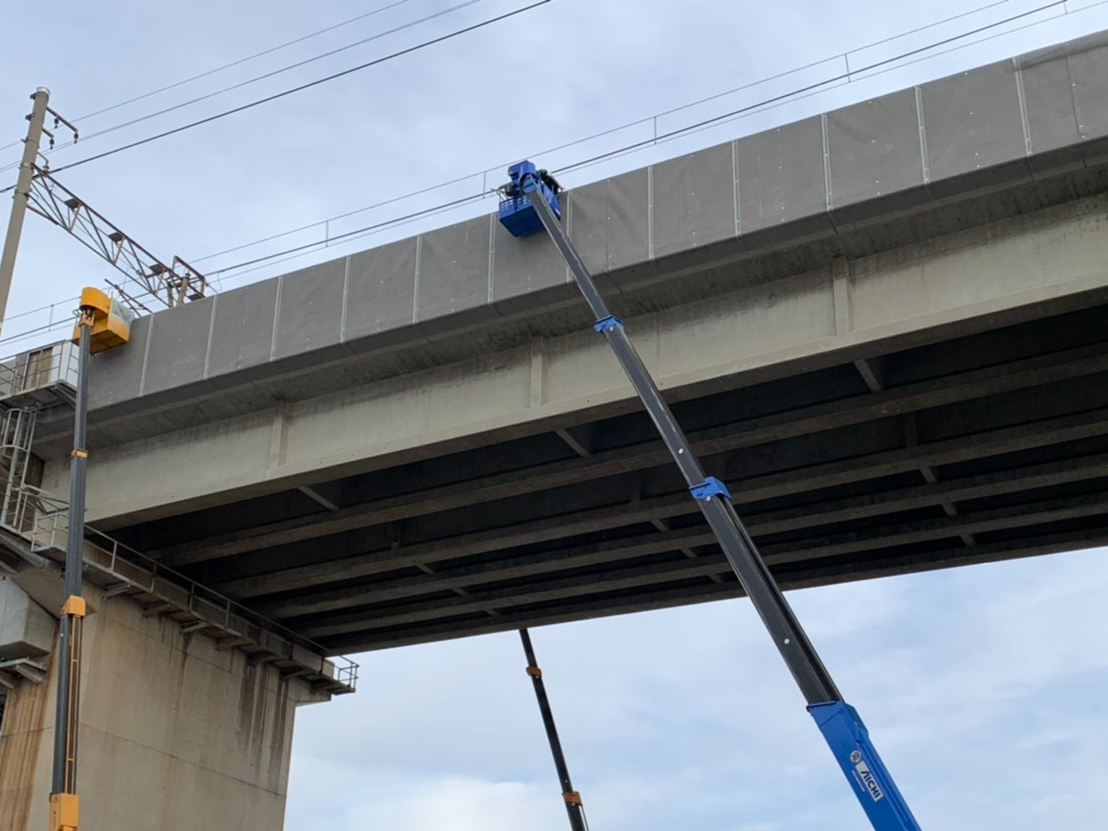

電車高架下桁にコンクリート剥落防止ネットを    設置しました

法面に剥落防止ネットを取り付けました

道路外にも電車の高架橋や法面にもネットを設置して

安全を守ります。
