S-One工法

◆ S-One工法とは

吊り天井（システム天井）への施工を可能にした工法

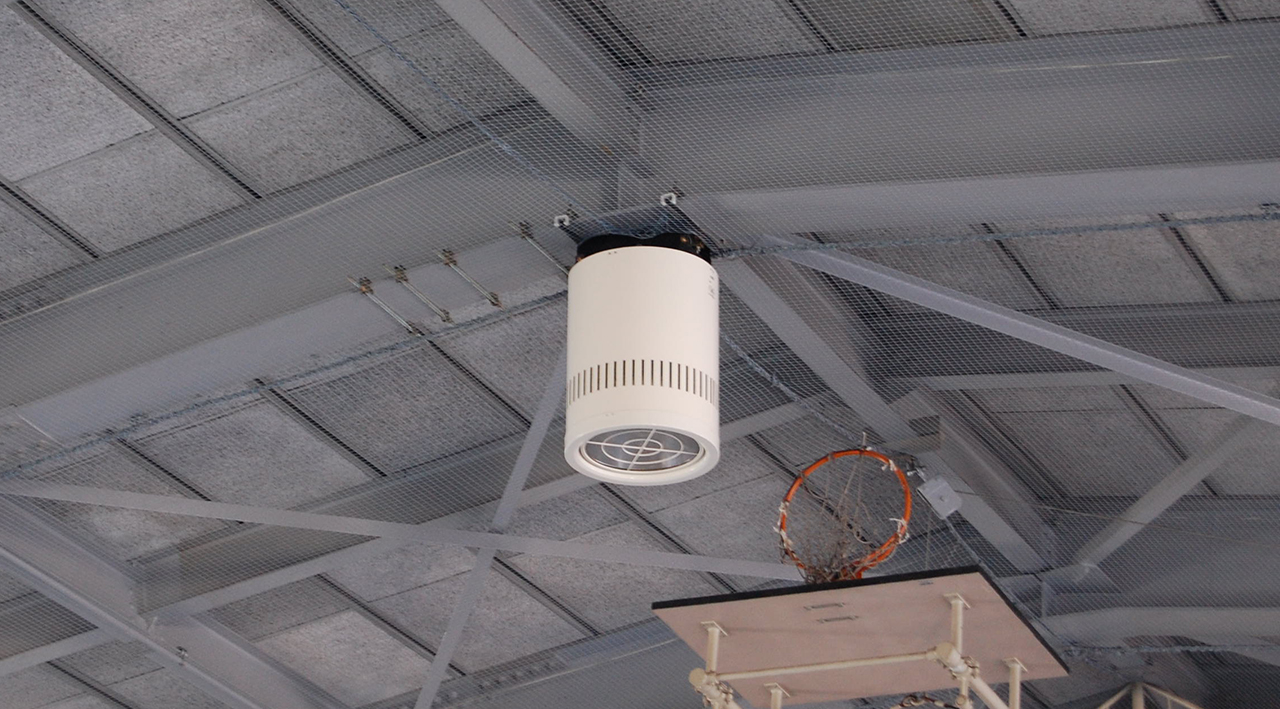

トップライトや木毛板の対策を可能にした工法

地震災害等発生時に避難場所となる体育館・公民館、
コンサートホール、屋内プール等の天井材落下を防止

構造検討で安全を追求したネット対策工法。
吊り天井（システム天井）への施工、トップライトや木毛板の対策を可能にした工法です。
これにより、地震災害発生時に避難場所となる体育館・公民館、コンサートホール、屋内プール等の天井材落下を防止します。

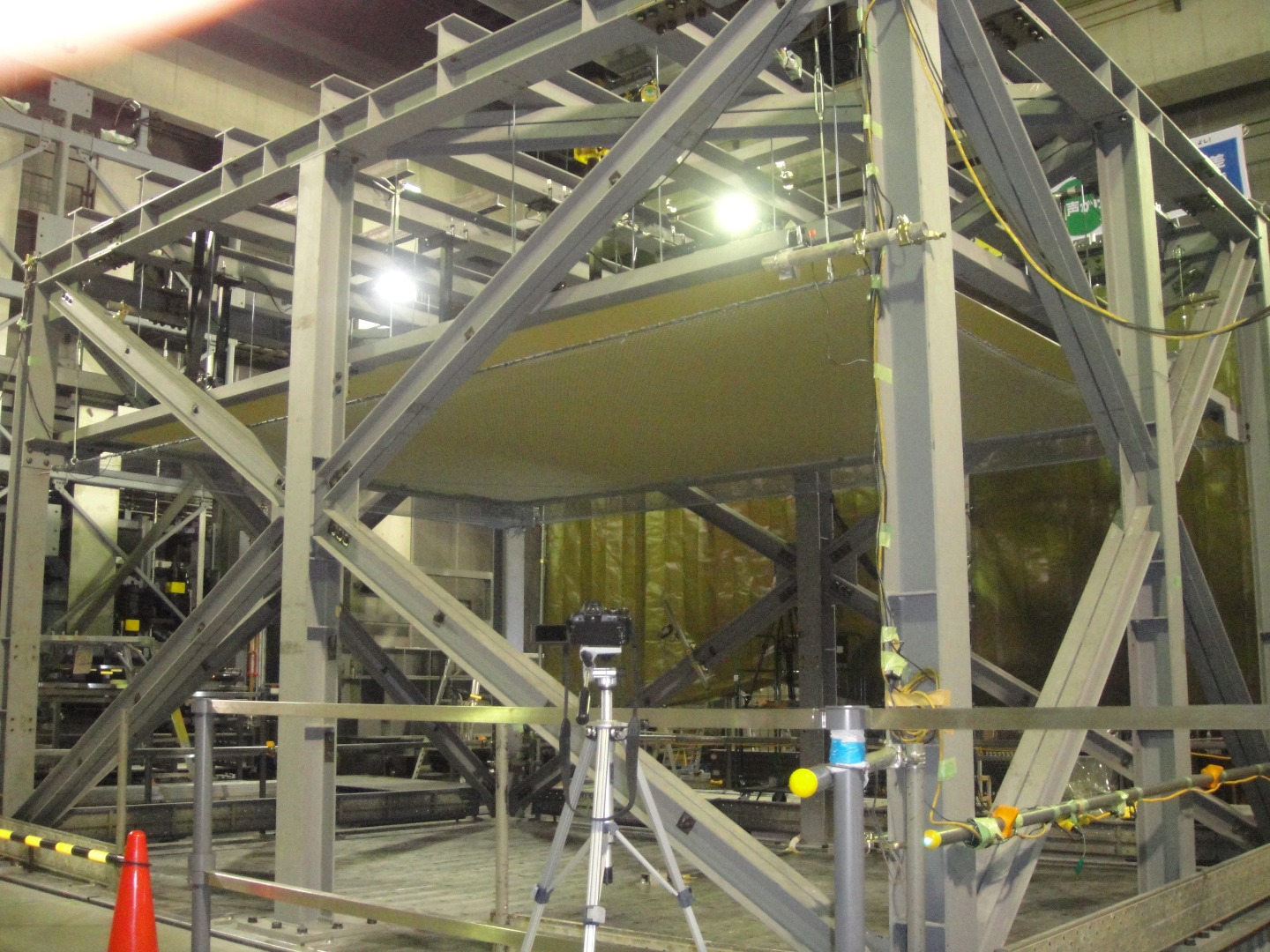

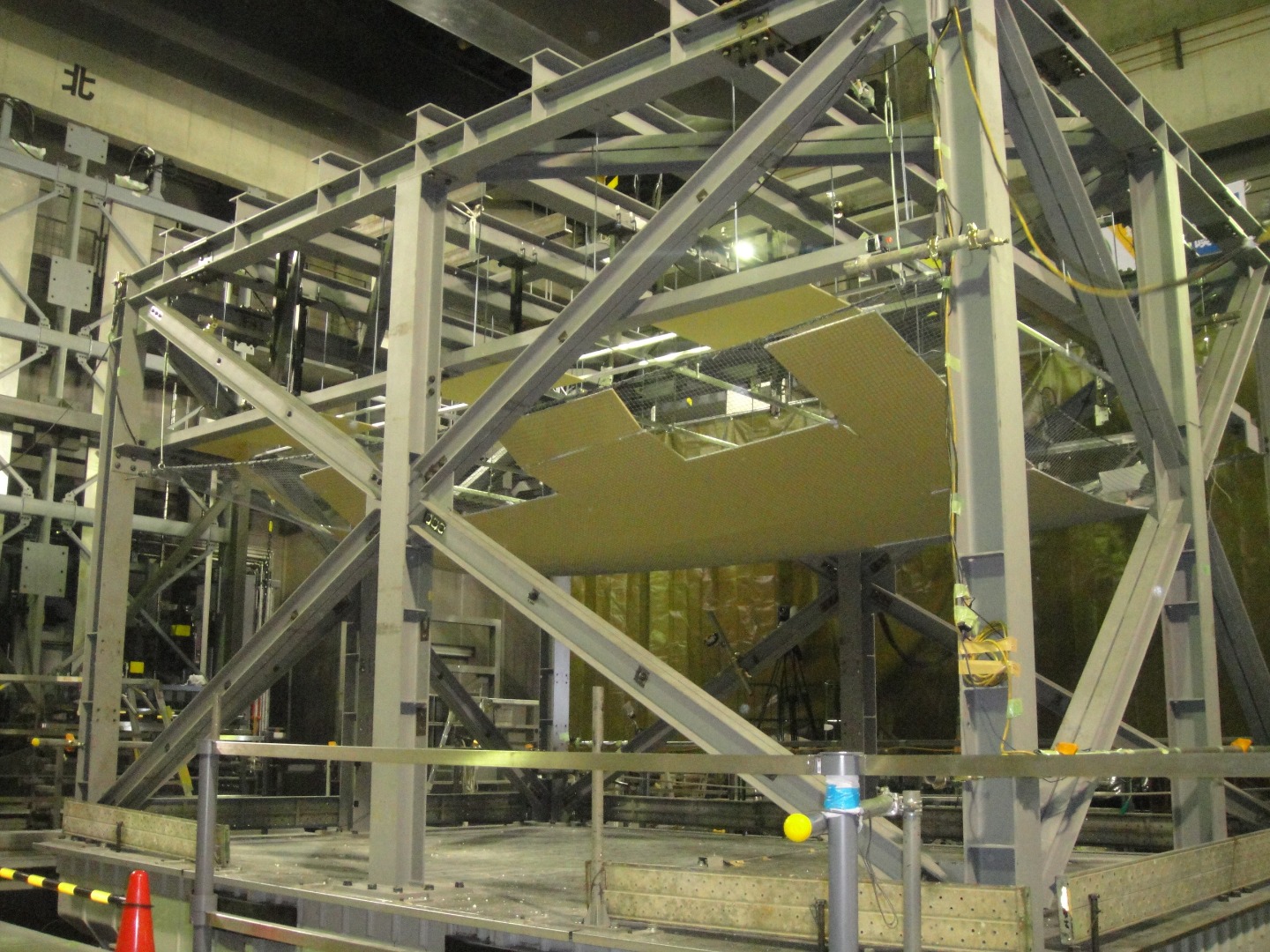

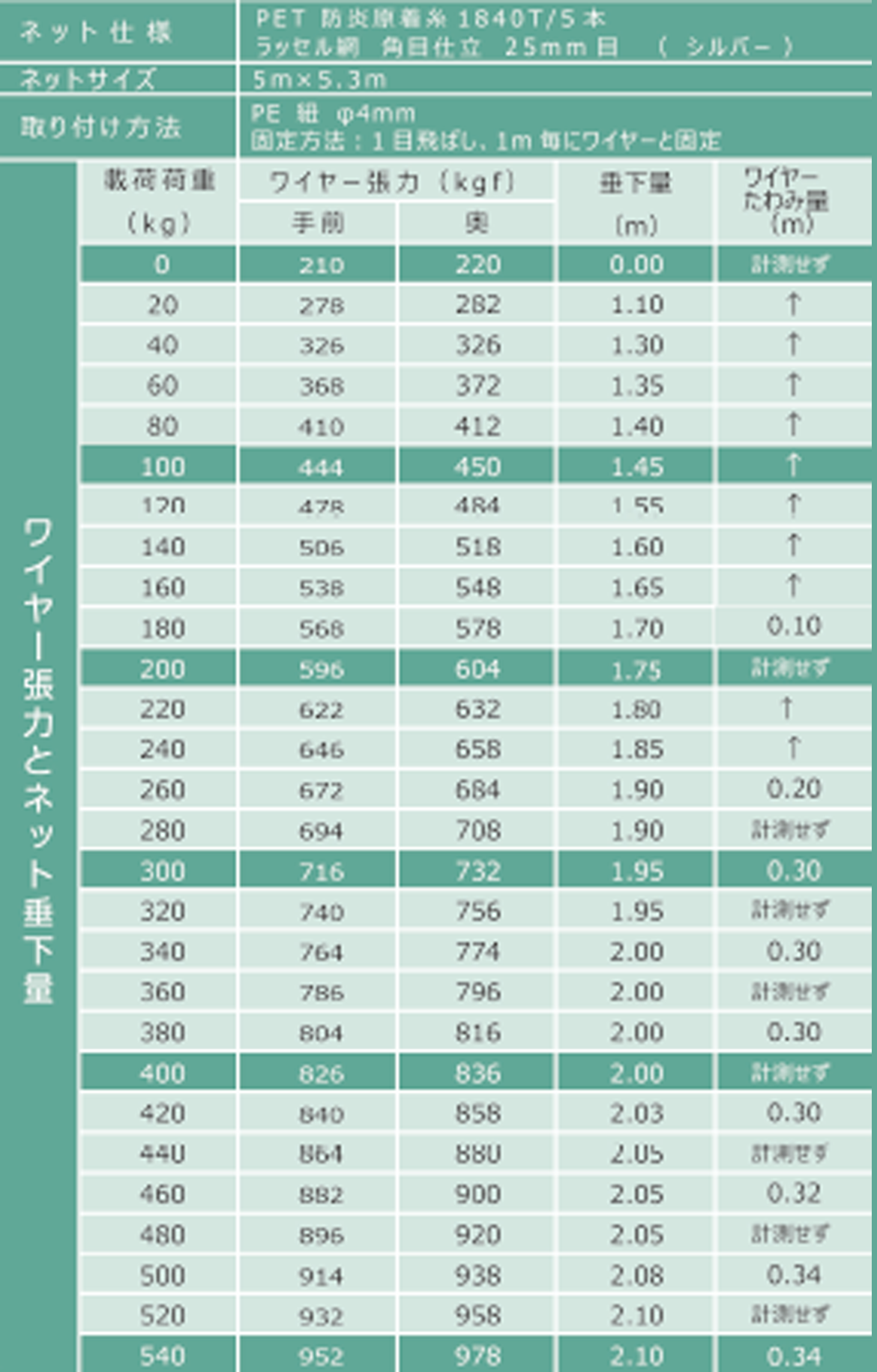

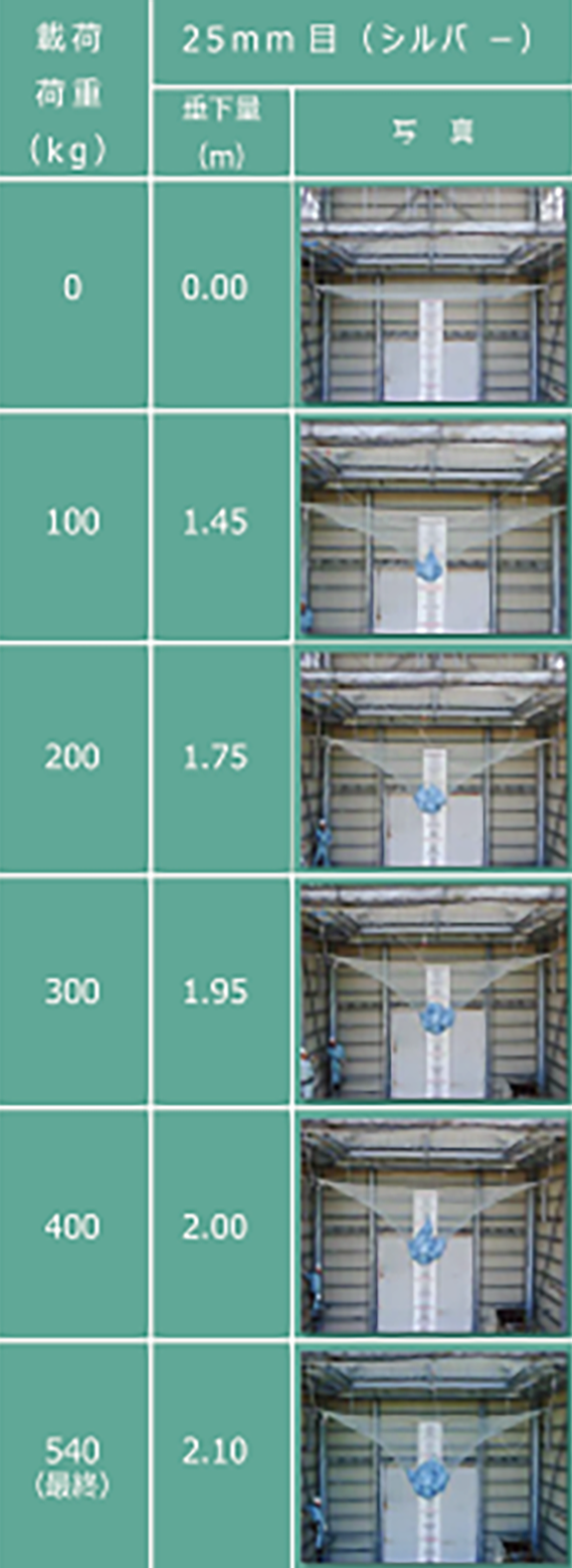

載荷試験において

載荷荷重540kgでも網糸が切れない。
ワイヤー張力初期値200kgfとした場合、540kgの載荷ではワイヤーの張力は980kgfとなる。
ワイヤー最大の撓みは0.3m、ネット最大の垂下量は2.1mであっても、載荷部分とロープ周辺部分の強度がほぼ変わらす均一な高性能を有している。

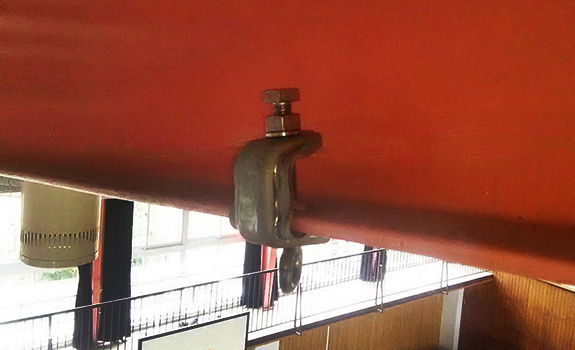

ワイヤーを張るために使用するクランプは、高耐久オールステンレス製（SUS304）で、一体成型による独自コ型形状と皿バネで衝撃・振動を吸収する。

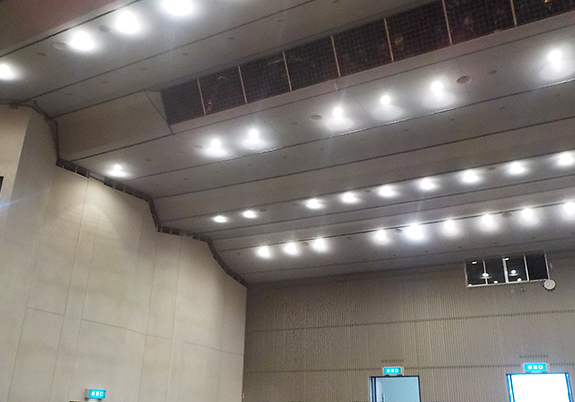

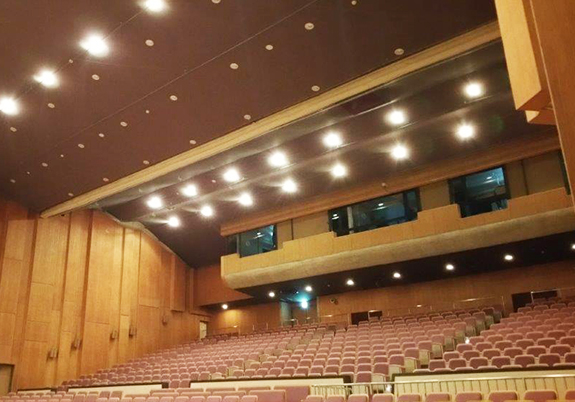

埼玉県某文化センター

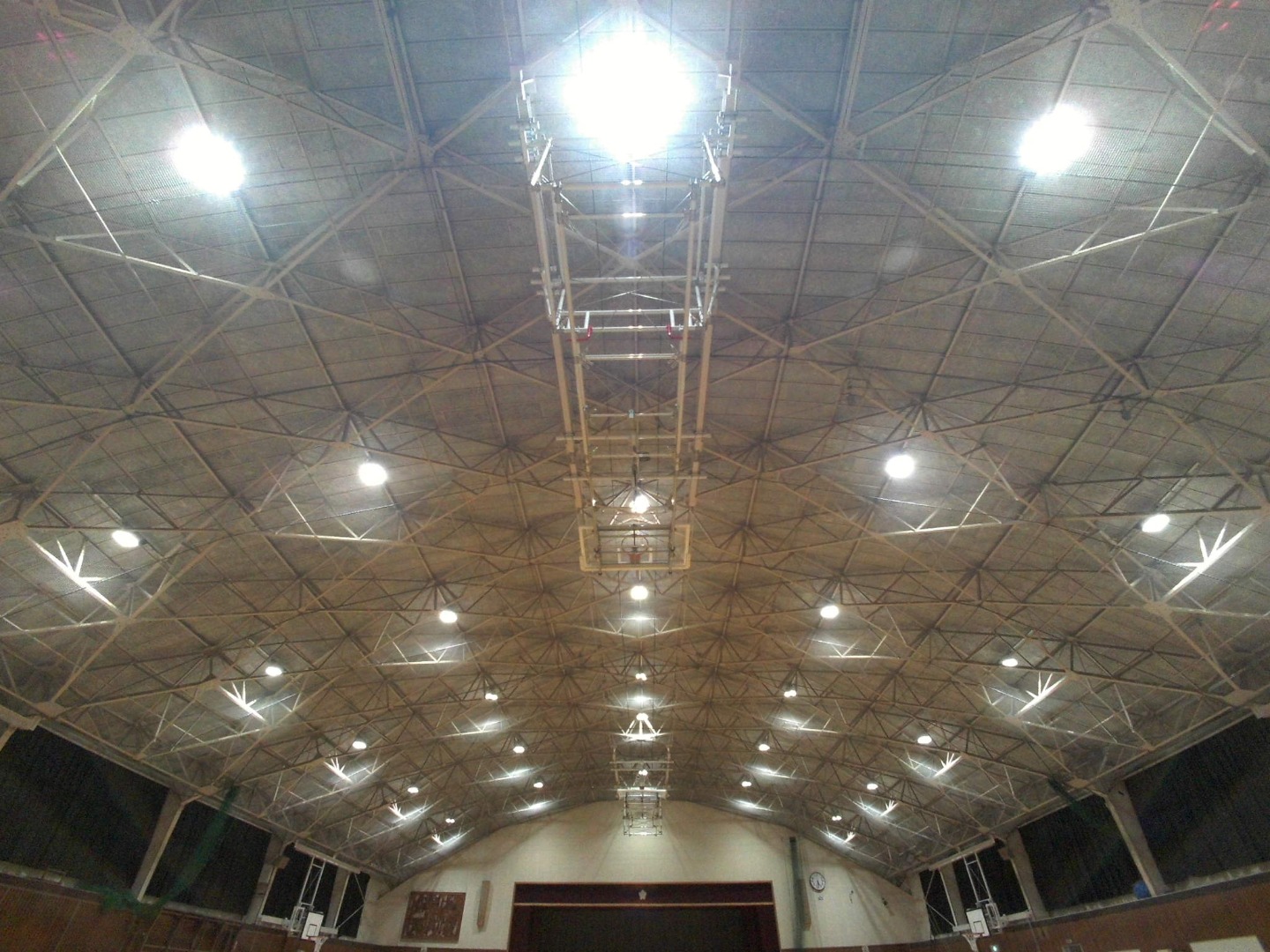

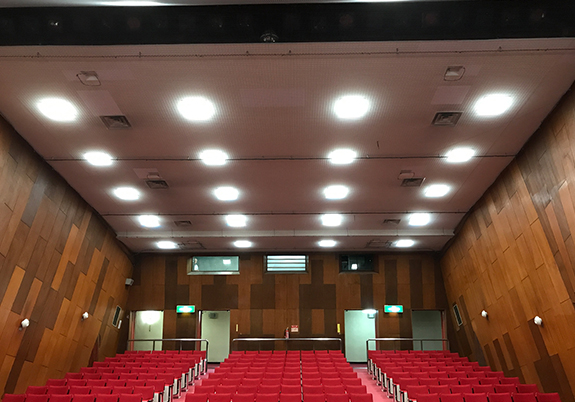

寄居町公民館

羽曳野市市民会館

吊り天井落下防止ネット

安心を守るS-One工法

吊り天井落下防止ネット

吊り天井（システム天井）への施工を可能にした工法であり、地震災害発生時に避難場所となる体育館・公民館をはじめ、コンサートホールやプール等の天井材の落下を防止し、より安心・安全性を高めた最新のネット工法です。

平成23年3月に発生した東日本大震災により、地震時における天井脱落による被害を防止すべく、平成25年7月に建築基準法施行令の一部改正ならびに同年8月「天井脱落対策に係る一連の技術基準告示（平成25年国土交通省告示第771号他）」が公布（平成26年4月1日から施行）されました。
これにより「特定天井」に該当する場合には、これらの技術基準に従って脱落防止対策を行うことが義務づけられています。

S-One工法は、公民館・コンサートホールやプール等の「特定天井」の天井部材落下を防止するネット工法です。
「特定天井」とは、天井部材脱落によって重大な危険が発生する恐れがあり、次の項目に当てはまる天井を指します。

吊り天井
天井高さ6m超
水平投影面積200㎡超
単位面積質量2kg/㎡超
人が日常利用する場所

吊り天井落下防止ネット　ネット設置要領

手順1｜準備工

現地の確認を行い、施工方法、それに伴う資機材の選定を行う。

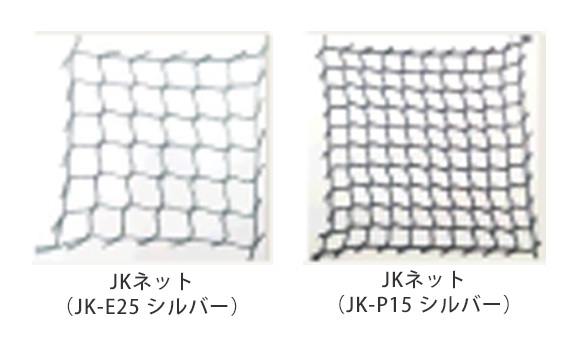

ネット（網目25mm・15mm）の製作を行う。

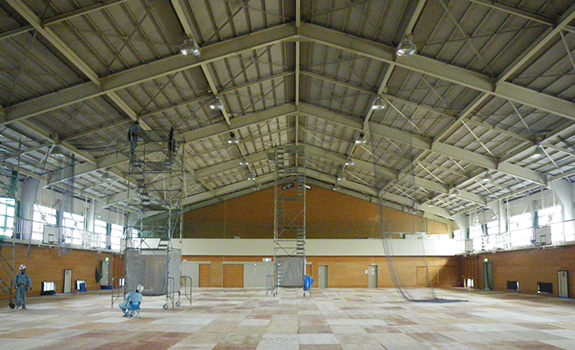

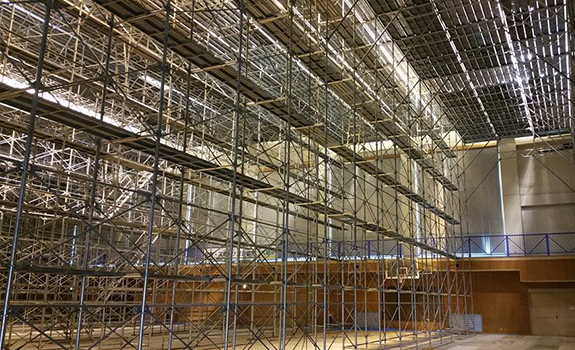

手順2｜施工に伴う足場

足場は全面棚足場を使用する。

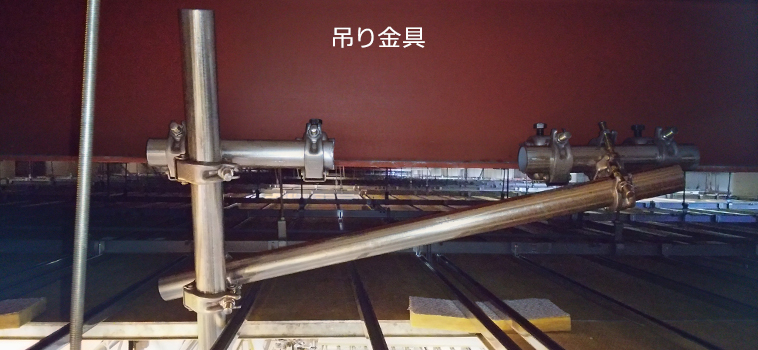

手順3｜吊り金具・アンカー設置

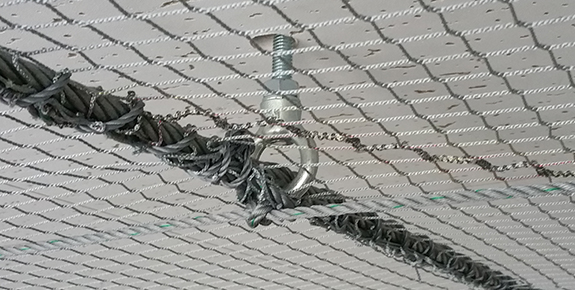

屋根裏の大梁のH網フランジに吊り金具を設置する。（ピッチは検討による。）
中間吊り金具は基本FS-C（B）パターンとし、端部は基本FS-C（D）を使用する。

※注意点：RC梁の場合は、アンカータイプを使用する。

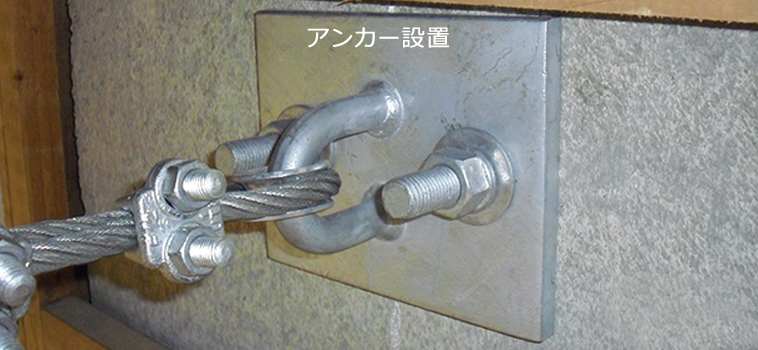

壁面がコンクリートの場合、端部に取付け金具の代わりにアンカープレートでも可能。

※注意点：高さレベルは屋根下より10cmくらいの壁面部が目途。

手順4｜ワイヤー設置

ワイヤー緊張器にてテンションを掛ける。

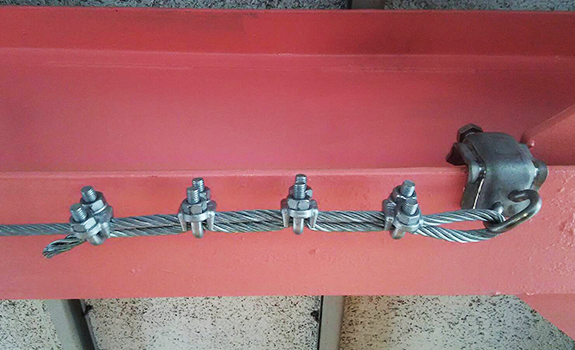

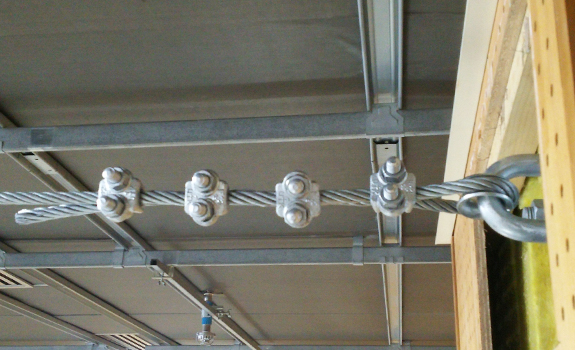

端部はワイヤークリップにて固定する。

※注意点：片側4点止め。テンションの掛けすぎに注意する。

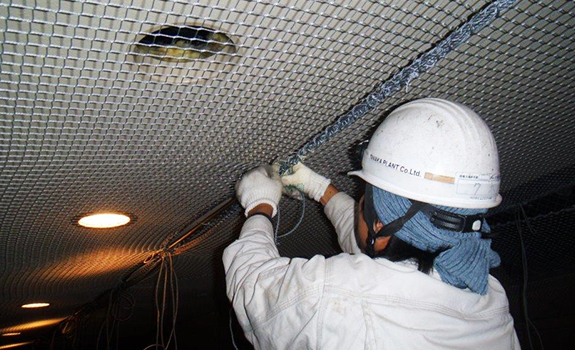

手順5｜ネット設置

予め工場で加工されたネットを、左右の間違いの無い様に設置する。

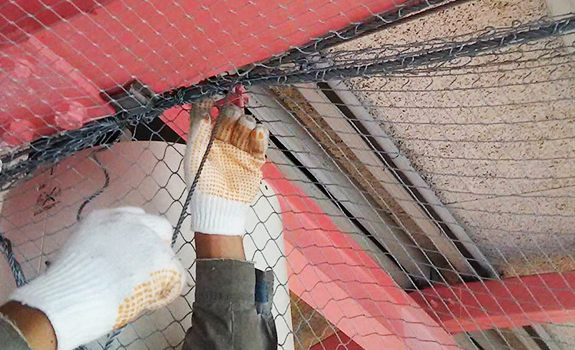

ポリロープにてかがり固定する。
照明などの障害物があれば、現地で切込みを入れて加工する。

注意点：ネットは極力弛みのないようにテンションを掛けて張っていく。

完了｜設置確認

作業が完了した後、ネットのシワ・撚り・接続忘れを確認し、異常があれば速やかに修正を行う。
全ての作業が完了した後、片付け清掃を行い作業完了とする。
